Przekładnik prądowy TI-100-5

Dostępność: średnia ilość

Wysyłka w: 24 godziny

Dostawa: sprawdź formy dostawy

Cena brutto: 91,02 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

91.02

Najniższa cena z 30 dni przed obniżką:

Cena netto: 74,00 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: TI-100-5

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

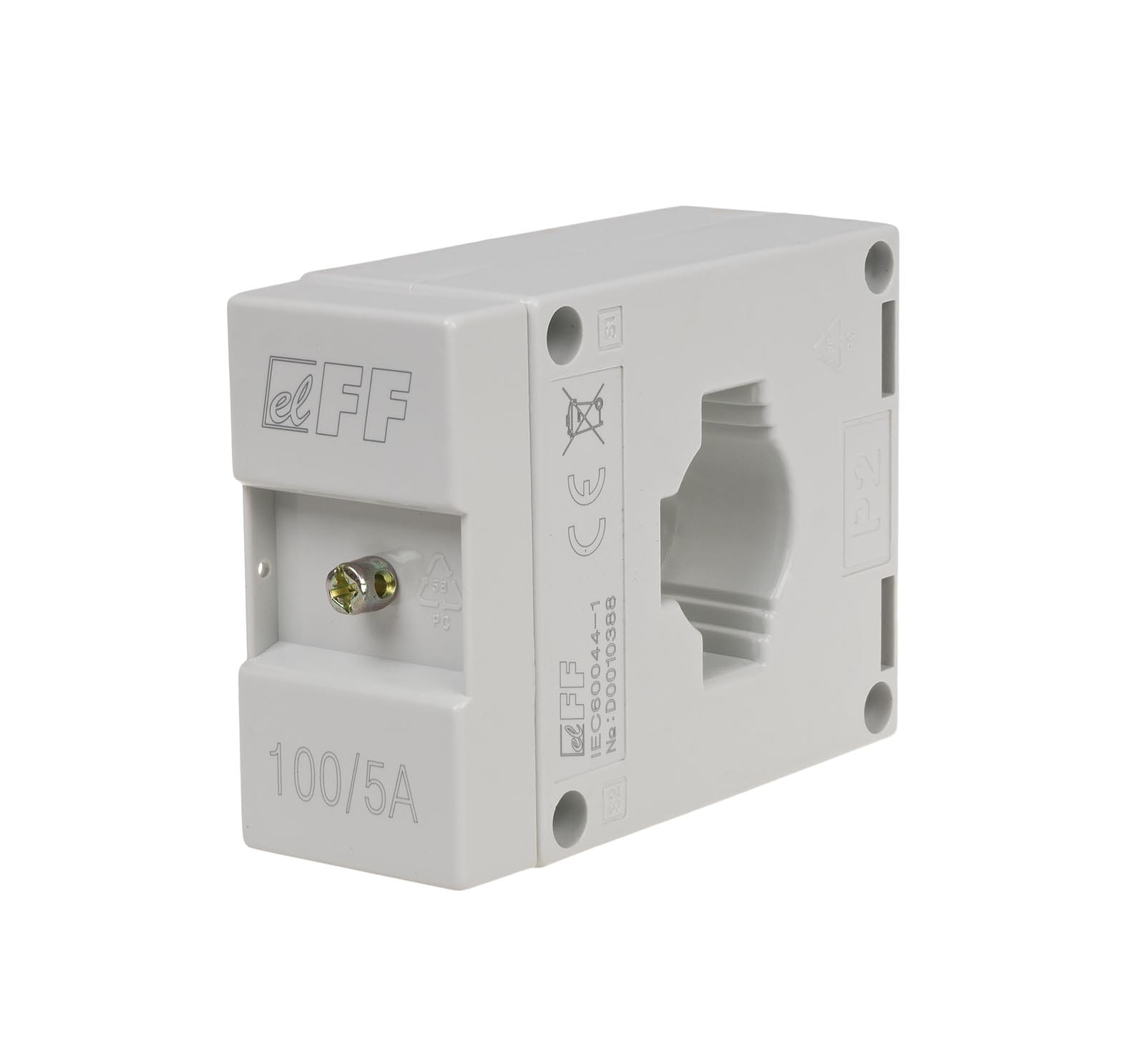

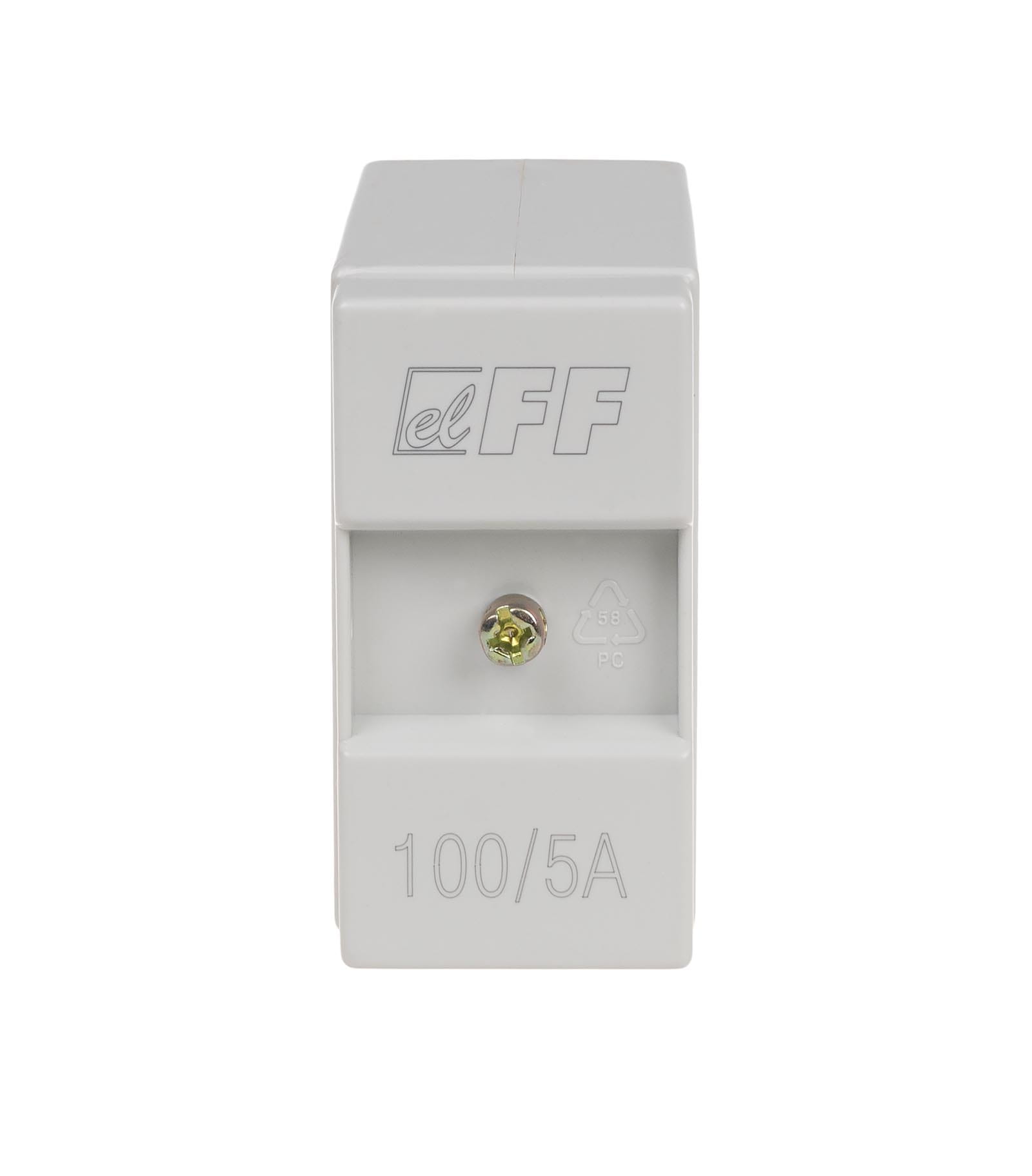

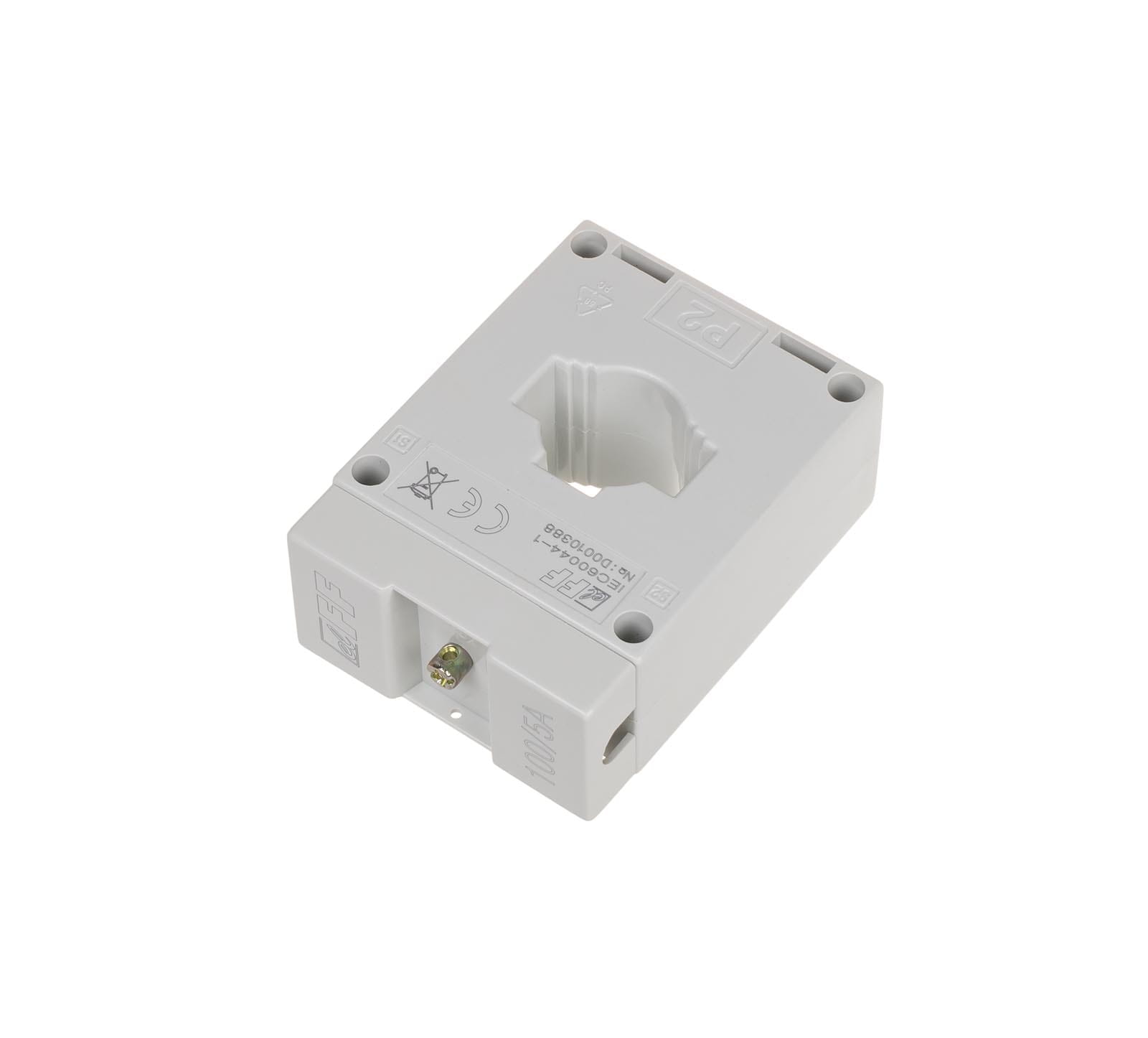

Przekładnik prądowy jednofazowy
z zamkniętym rdzeniem
Przekładnia 100/5.
Moc 2,5 VA.

Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2), co jest równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą i nazywa się przekładnią prądową: IPn/ISn=N, gdzie IPn - prąd pierwotny znamionowy; ISn - prąd wtórny znamionowy; N - wartość przekładni. Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne: ISm*N=IPm, gdzie ISm - prąd pierwotny mierzony; IPm - prąd wtórny mierzony.

Uwaga!
Zalecane podłączenie układu wtórnego przewodem o średnicy nie mniejszej niż 2,5 mm².
Zalecane uziemienie zacisku S2.
Zakaz rozłączania układu wtórnego podczas pracy przekładnika (możliwość wystąpienia dużego napięcia skutkującego porażeniem osób lub uszkodzeniem urządzenia).

Schemat podłączenia
